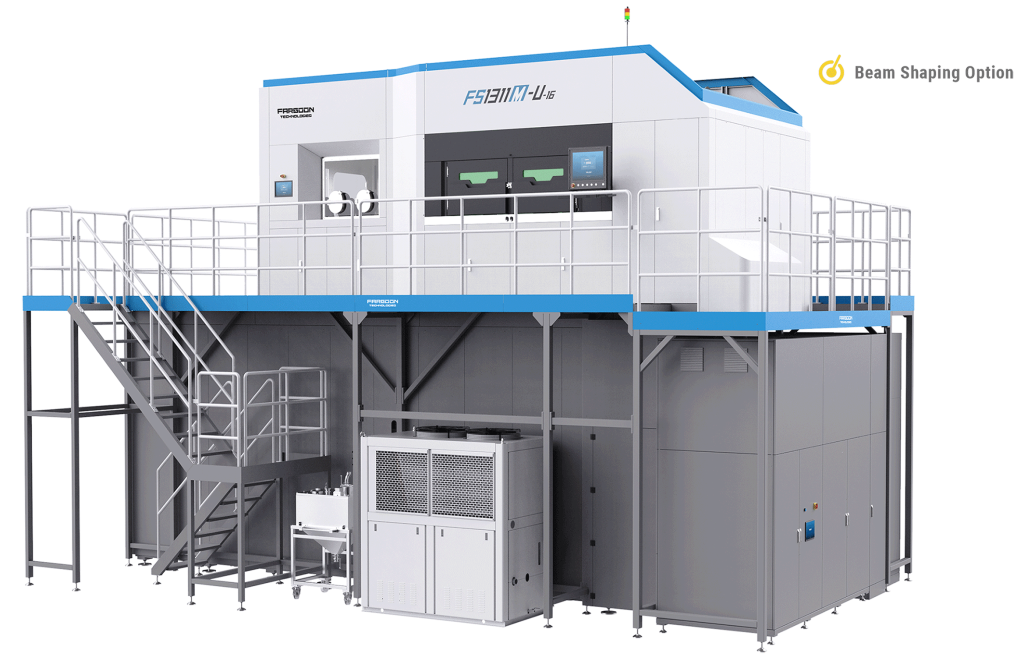

Farsoon FS1311M

Промышленный металлический 3D-принтер LPBF большого формата, 16 лазеров

Металлическая LPBF-система большого формата для деталей метрового масштаба: цилиндр построения 1340 × 1340 × 1650 мм и 16 волоконных лазеров — 16 × 500 Вт или 16 × 1000 Вт с Beam Shaping.

Farsoon TechnologiesПроизводитель

F-theta объективыСканер

Макс. 10 м/сСкорость сканирования

Аргон/азотИнертный газ

Написать в WhatsApp

Поставка и установка в ЕреванеОбслуживание и ремонтКонсультация по выбору технологии

Обзор

FS1311M-U — система Farsoon для лазерного сплавления металлического порошка (PBF) большого формата, предназначенная для производства металлических деталей метрового масштаба в аэрокосмической, автомобильной, энергетической и других отраслях. Цилиндр построения 1340 × 1340 × 1650 мм (эффективная область 1310 × 1310 × 1650 мм) позволяет печатать крупные детали целиком. Система оснащена 16 волоконными лазерами по 500 Вт или по 1000 Вт в версии Beam Shaping; по данным Farsoon, с Beam Shaping производительность достигает 1440 см³/ч (TC4, слой 150 мкм).

Система газового потока поддерживает стабильные условия по всей зоне построения, а точная калибровка лазеров способствует однородности механических свойств деталей. Срок службы циркуляционной системы фильтрации, по данным Farsoon, — более 30 000 часов, эффективность фильтрации — свыше 99,95 % для частиц ≥0,3 мкм. Подача, возврат и просеивание порошка выполняются по замкнутому циклу в полностью инертной атмосфере.

Станция построения имеет переднюю и заднюю двери; после построения картридж по внутреннему конвейеру перемещается на закрытую станцию распаковки с перчаточными боксами с трёх сторон для нескольких операторов. Открытые параметры позволяют создавать собственные наборы параметров, а встроенная система машинного зрения отслеживает процесс и выявляет дефекты в реальном времени.

Ключевые особенности

Цилиндр построения 1340 × 1340 × 1650 мм (эффективная область 1310 × 1310 × 1650 мм)
16 волоконных лазеров: 16 × 500 Вт или 16 × 1000 Вт (Beam Shaping)
С Beam Shaping — до 1440 см³/ч (TC4, слой 150 мкм, данные производителя)
Фильтрация: ресурс более 30 000 ч, >99,95 % для частиц ≥0,3 мкм
Машинное зрение: мониторинг процесса и выявление дефектов
Открытые параметры, ПО BuildStar и MakeStar®

Технические характеристики

ПроизводительFarsoon Technologies

ТехнологияLPBF по металлу (лазерное сплавление в слое порошка)

Размер цилиндра построения (Д × Ш × В)1340×1340×1650 мм (высота с учётом платформы построения)

Эффективная область построения1310×1310×1650 мм (полезный объём зависит от деталей и материала)

ЛазерВолоконные лазеры: 16×500 Вт или 16×1000 Вт (Beam Shaping)

СканерF-theta объективы

Скорость сканированияМакс. 10 м/с

Толщина слоя0,02–0,1 мм (с Beam Shaping возможен более толстый слой)

МатериалыTA15, GH4099; в стадии отработки процесса: AlSi10Mg; список расширяется

Инертный газАргон/азот

Средний расход инертного газа25–35 л/мин

ЭлектропитаниеЕС/Китай: 400 В ±10 %, 3~/N/PE, 50 Гц, 108/158 А; США: трансформатор поставляется с машиной

Рабочая температура окружающей среды22–28 °C

Габаритные размеры (Д × Ш × В)9500×6000×6500 мм

Масса неттооколо 52000 кг

Программное обеспечениеBuildStar, MakeStar®

Ключевые функции ПООткрытые ключевые параметры машины, изменение параметров построения в реальном времени, 3D-визуализация, диагностика, добавление поддержек

Операционная системаWindows 10, 64-бит

Формат файловSTL

Характеристики по данным производителя: www.farsoon-gl.com

На фото

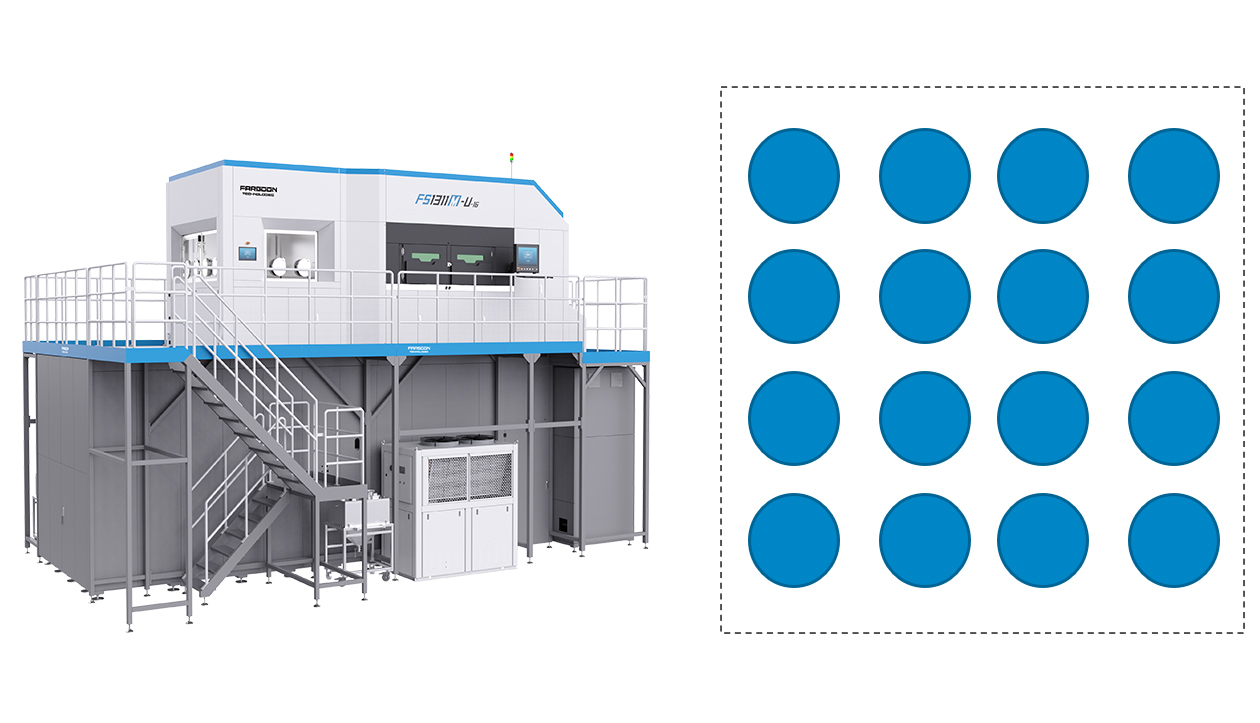

FS1311M и схема расположения 16 лазеров

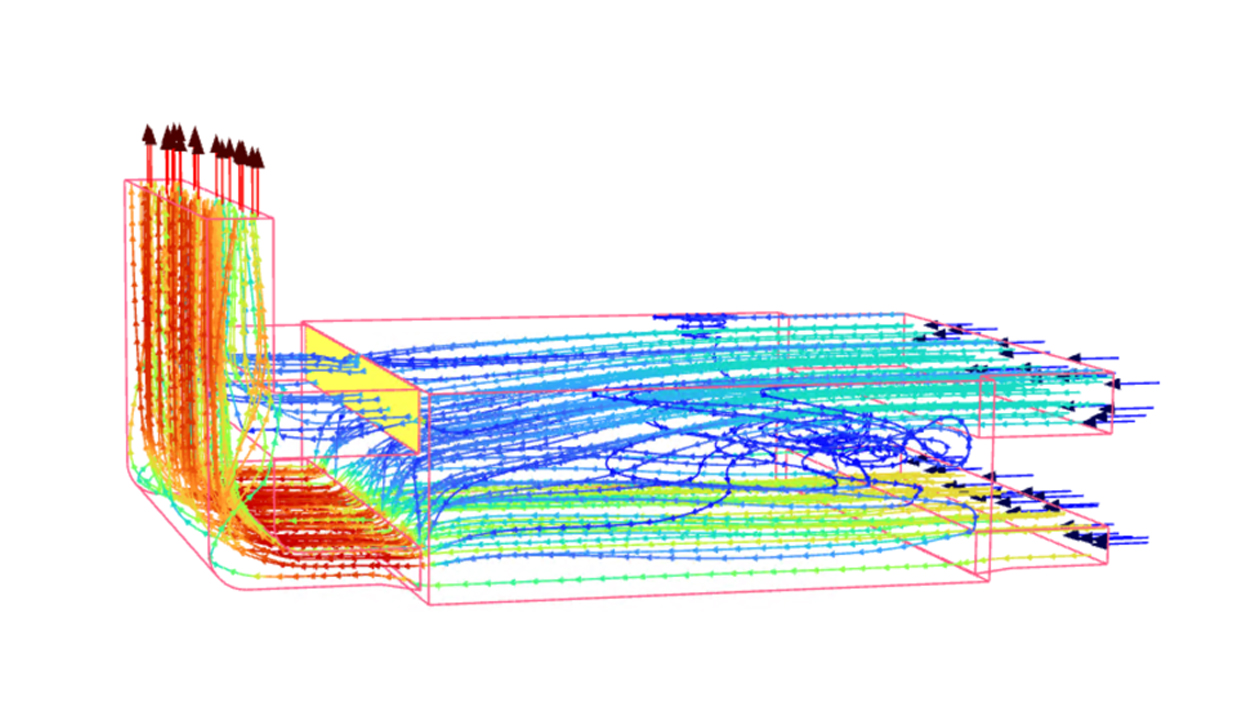

Моделирование газового потока в камере построения

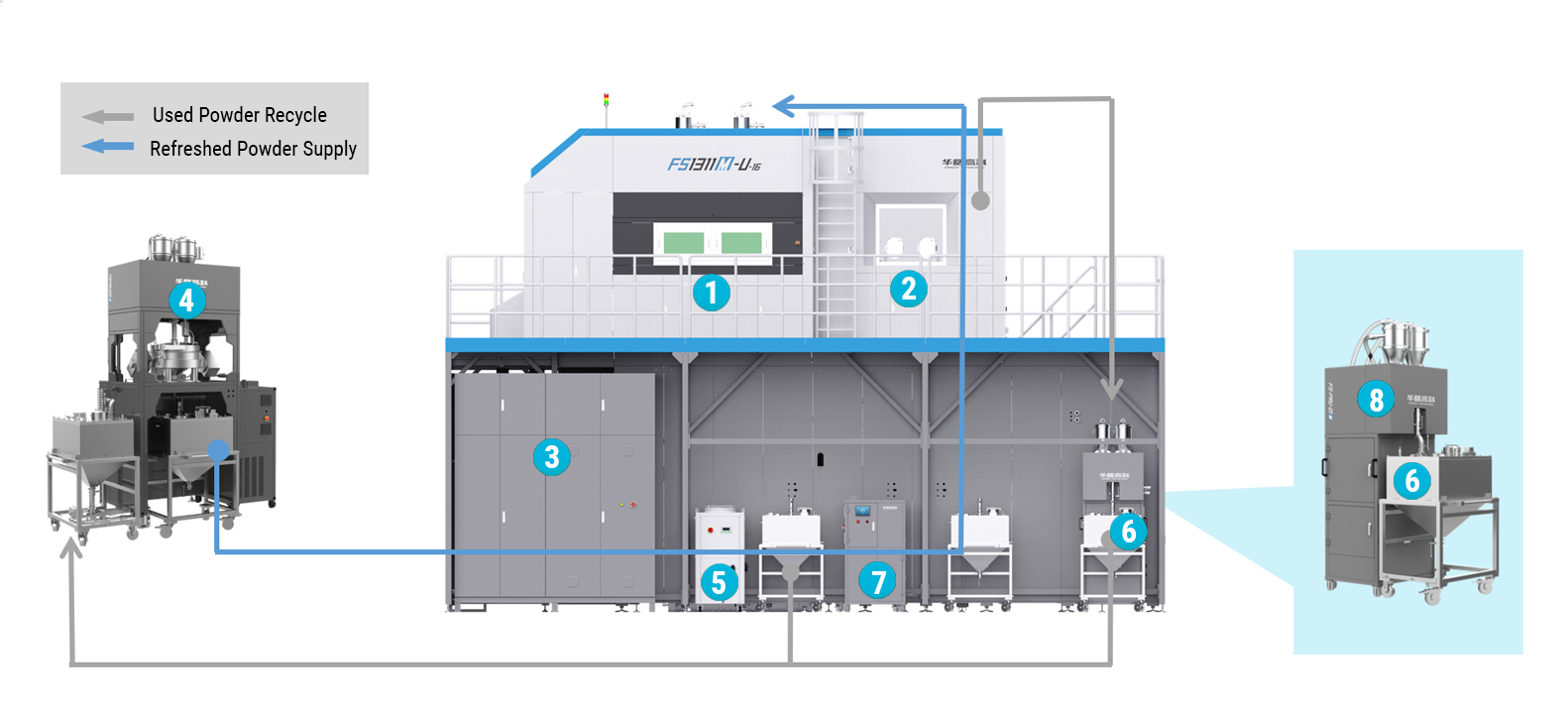

Станции и цикл порошка системы FS1311M

Применение

Аэрокосмические конструкции

Энергетическое оборудование

Оснастка и пресс-формы

Промышленное машиностроение: объединение деталей и облегчённая конструкция

Гарантия и сервис 3D Print

Мы не только поставляем оборудование, но и отвечаем за его работу в Армении.

Гарантия и гарантийное обслуживание в Армении
Поставка, установка и запуск на месте
Обслуживание и ремонт нашими инженерами
Консультации по технологии и материалам

Частые вопросы

Какая область построения у Farsoon FS1311M?

Цилиндр построения — 1340 × 1340 × 1650 мм (высота с учётом платформы построения), эффективная область — 1310 × 1310 × 1650 мм.

Какие материалы поддерживает FS1311M?

Farsoon указывает TA15 и GH4099; для AlSi10Mg процесс построения находится в разработке, список расширяется. Защитный газ — аргон или азот.

Что даёт версия с Beam Shaping?

В версии Beam Shaping используются лазеры 16 × 1000 Вт. По данным Farsoon, производительность — до 1440 см³/ч (TC4, слой 150 мкм), а технология допускает слой толще стандартных 0,02–0,1 мм.
