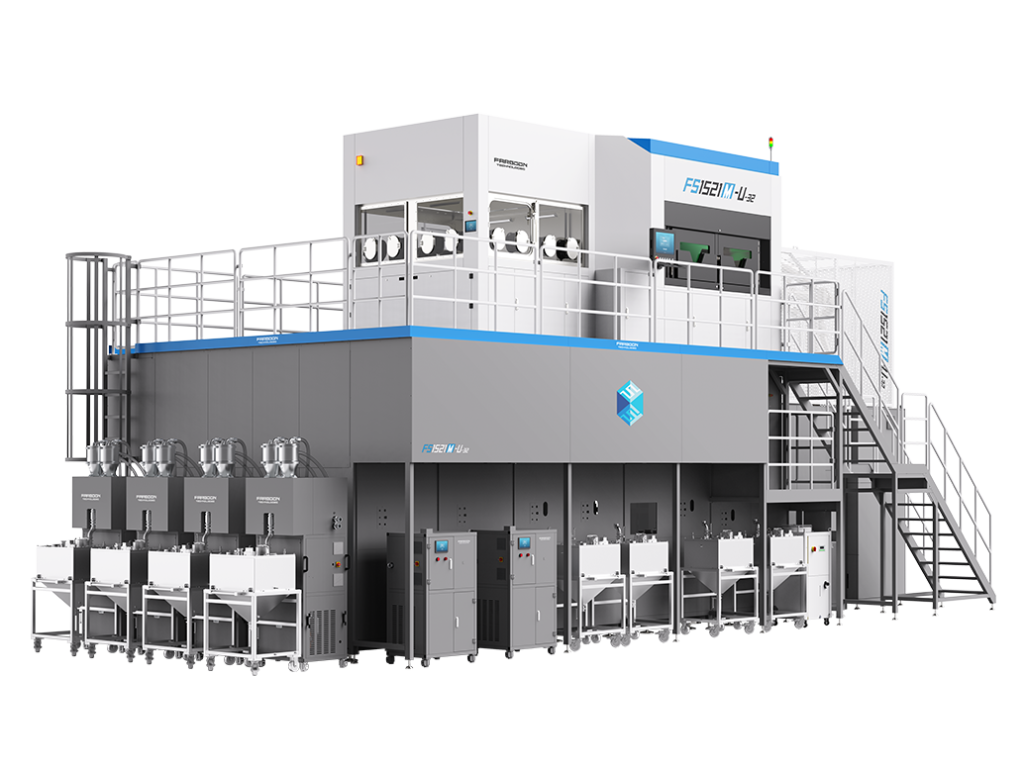

Farsoon FS1521M

Промышленный металлический 3D-принтер LPBF сверхбольшого формата, до 32 лазеров

Металлическая LPBF-платформа сверхбольшого формата: цилиндр построения до 1530 × 1530 × 1650 мм (квадратный) или Ø1530 × 1650 мм (круглый), 16 или 32 волоконных лазера по 500 Вт.

Farsoon TechnologiesПроизводитель

FS1521M-U-16, FS1521M-U-32Конфигурации

F-theta объективыСканер

Макс. 10 м/сСкорость сканирования

Написать в WhatsApp

Поставка и установка в ЕреванеОбслуживание и ремонтКонсультация по выбору технологии

Обзор

FS1521M — система металлического аддитивного производства Farsoon с 16 или 32 синхронизированными волоконными лазерами по 500 Вт, предназначенная для крупномасштабного производства в аэрокосмической, автомобильной и энергетической отраслях. Доступны две конфигурации: FS1521M-U-16 с круглым (Ø1530 × 1650 мм) или квадратным (1530 × 1530 × 1650 мм) картриджем построения и FS1521M-U-32 с квадратным картриджем. По данным Farsoon, объём построения квадратного картриджа — 3862 литра.

Система включает станцию построения с передней и задней дверями, полностью закрытую станцию распаковки с перчаточными боксами с трёх сторон для работы до шести операторов и зону извлечения деталей, где картридж поднимается краном. Между станциями картриджи перемещаются по внутреннему конвейеру. Подача, возврат, просеивание и транспортировка порошка выполняются по замкнутому циклу в инертной атмосфере, с непрерывной подачей и сбором избыточного порошка.

Встроенный модуль постоянной фильтрации имеет две параллельные циркуляционные системы и двухпозиционную конструкцию фильтра для непрерывной работы при длительных построениях. Стратегии многолазерного сканирования позволяют выбрать режим с упором на производительность, качество или баланс; процессом управляет ПО Farsoon BuildStar и MakeStar® с открытыми ключевыми параметрами машины.

Ключевые особенности

Цилиндр построения: квадратный 1530 × 1530 × 1650 мм или круглый Ø1530 × 1650 мм
16 × 500 Вт или 32 × 500 Вт волоконных лазеров с синхронной работой
Толщина слоя 0,02–0,1 мм, скорость сканирования до 10 м/с
Станции построения, распаковки и извлечения деталей с внутренним конвейером
Замкнутый цикл порошка: подача, возврат и просеивание в инертном газе
Модуль постоянной фильтрации с двумя параллельными контурами циркуляции

Технические характеристики

ПроизводительFarsoon Technologies

ТехнологияLPBF по металлу (лазерное сплавление в слое порошка)

КонфигурацииFS1521M-U-16, FS1521M-U-32

Размер цилиндра построения (Д × Ш × В)FS1521M-U-16: круглый Ø1530×1650 мм или квадратный 1530×1530×1650 мм; FS1521M-U-32: квадратный 1530×1530×1650 мм (высота с учётом платформы построения)

Эффективная область построенияКруглый: Ø1510×1650 мм; квадратный: 1510×1510×1650 мм (полезный объём зависит от деталей и материала)

ЛазерВолоконные лазеры: 16×500 Вт (U-16) или 32×500 Вт (U-32)

СканерF-theta объективы

Скорость сканированияМакс. 10 м/с

Толщина слоя0,02–0,1 мм

МатериалыTA15, IN718, IN625, AlSi10Mg, 316L; в стадии отработки процесса: Ti6Al4V, GH4099; список расширяется

Инертный газАргон/азот

Средний расход инертного газа35–40 л/мин

ЭлектропитаниеЕС/Китай: 400 В ±10 %, 3~/N/PE, 50 Гц, 125/160 А; США: трансформатор поставляется с машиной

Рабочая температура окружающей среды22–28 °C

Габаритные размеры (Д × Ш × В)13750×6530×6950 мм

Масса неттооколо 65000 кг

Программное обеспечениеBuildStar, MakeStar®

Ключевые функции ПООткрытые ключевые параметры машины, изменение параметров построения в реальном времени, 3D-визуализация, диагностика, добавление поддержек

Операционная системаWindows 10, 64-бит

Формат файловSTL

Характеристики по данным производителя: www.farsoon-gl.com

На фото

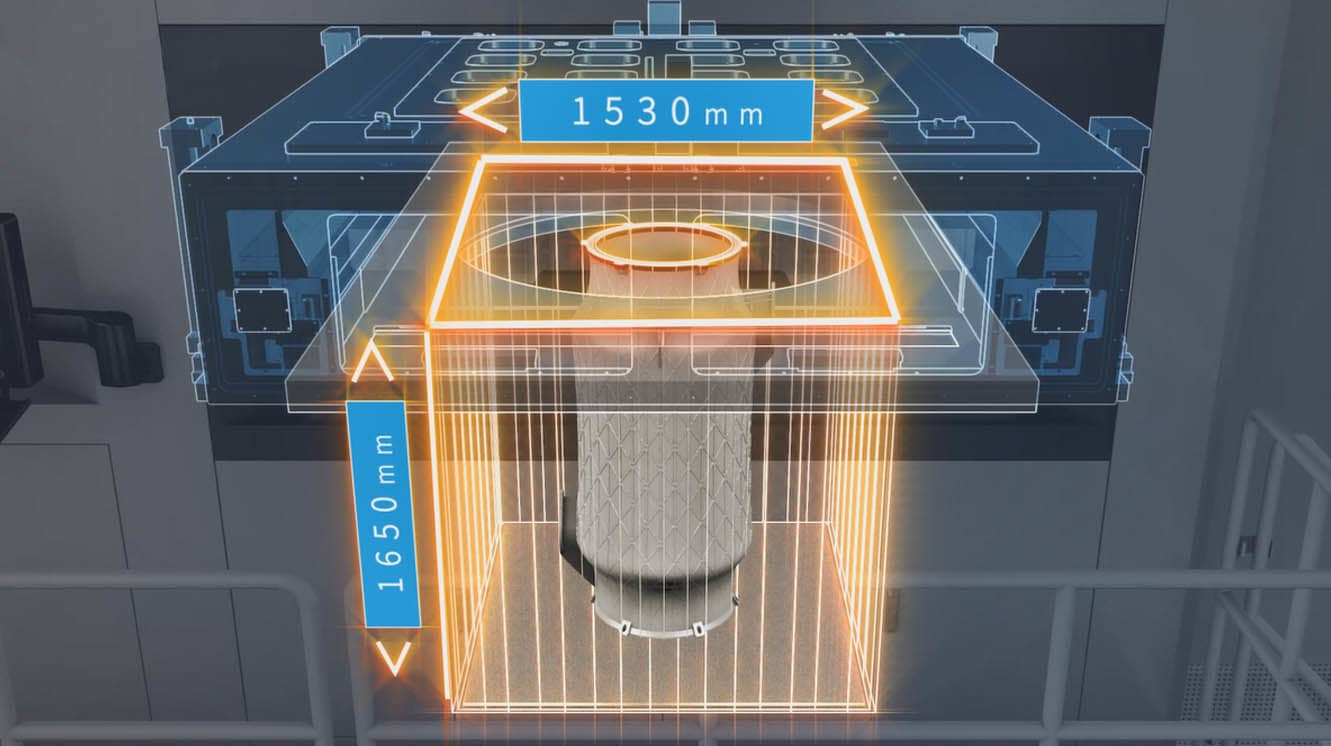

Схема объёма построения FS1521M: 1530 × 1650 мм

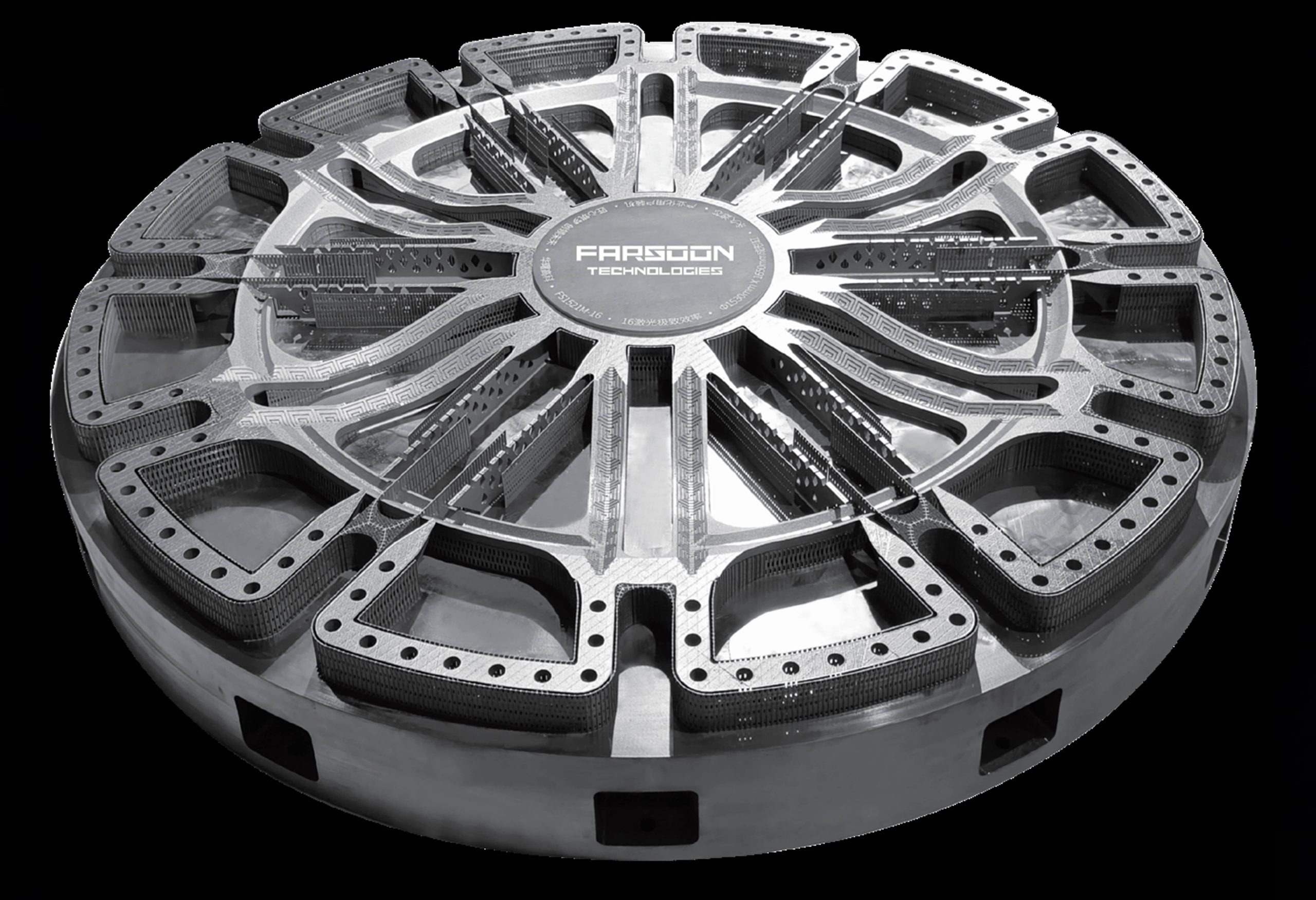

Кольцевое крепление солнечных панелей, TA15, Ø1458 мм

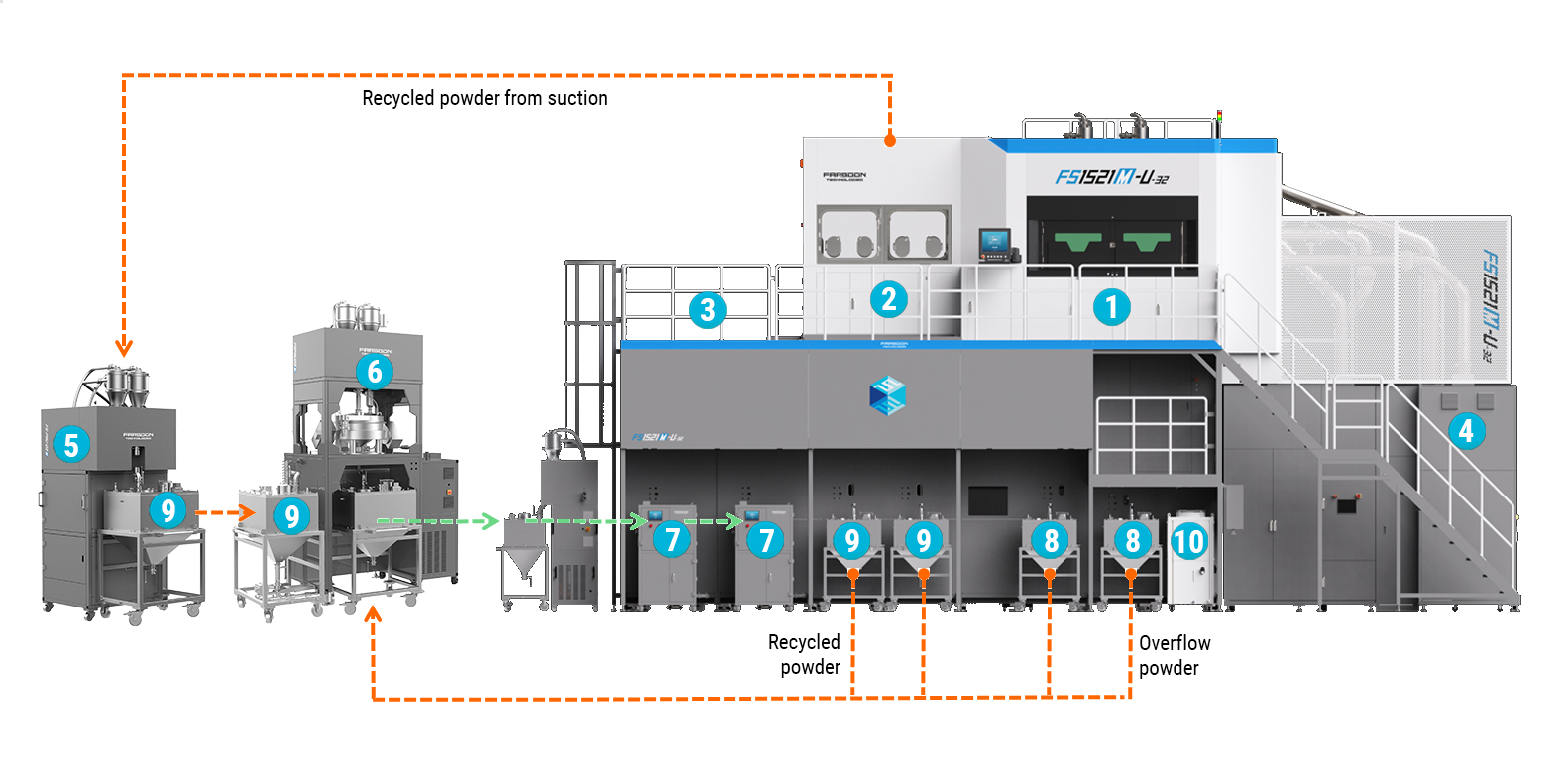

Станции и цикл порошка системы FS1521M

Применение

Энергетика: кольцевое крепление для массива солнечных панелей из TA15, Ø1458 × 52 мм, печать 60 часов (FS1521M-U-32)

Аэрокосмическая отрасль: лёгкие конструкции сложной формы

Автомобильная промышленность: детали двигателя и силовые детали

Энергетика и тяжёлая промышленность: жаростойкие детали турбин и энергосистем, нефтегазовая отрасль

Гарантия и сервис 3D Print

Мы не только поставляем оборудование, но и отвечаем за его работу в Армении.

Гарантия и гарантийное обслуживание в Армении
Поставка, установка и запуск на месте
Обслуживание и ремонт нашими инженерами
Консультации по технологии и материалам

Частые вопросы

Чем FS1521M-U-16 отличается от FS1521M-U-32?

У FS1521M-U-16 — 16 лазеров по 500 Вт и круглый (Ø1530 × 1650 мм) или квадратный (1530 × 1530 × 1650 мм) картридж. У FS1521M-U-32 — 32 лазера по 500 Вт и квадратный картридж. Эффективная область — Ø1510 × 1650 мм или 1510 × 1510 × 1650 мм.

Какие материалы поддерживает FS1521M?

Farsoon указывает TA15, IN718, IN625, AlSi10Mg и 316L; для Ti6Al4V и GH4099 процесс построения находится в разработке. Защитный газ — аргон или азот.

Какие условия нужны для установки FS1521M?

Габариты — 13750 × 6530 × 6950 мм, масса — около 65000 кг. Питание: 400 В ±10 %, 3~/N/PE, 50 Гц, 125 А/160 А; температура окружающей среды — 22–28 °C.
